¿QUÉ ES EL ÁLGEBRA BOOLEANA?

Es una rama especial del álgebra que se usa principalmente en electrónica digital. El álgebra booleana fue inventada en el año 1854 por el matemático inglés George Boole.

El álgebra de Boole es un método para simplificar los circuitos lógicos (o a veces llamados circuitos de conmutación lógica) en electrónica digital.

Por lo tanto, también se llama como "Cambio de álgebra". Podemos representar el funcionamiento de los circuitos lógicos utilizando números, siguiendo algunas reglas, que son bien conocidas como "Leyes del álgebra de Boole".

También podemos hacer los cálculos y las operaciones lógicas de los circuitos aún más rápido siguiendo algunos teoremas, que se conocen como "Teoremas del álgebra de Boole". Una función booleana es una función que representa la relación entre la entrada y la salida de un circuito lógico.

La lógica booleana solo permite dos estados del circuito, como True y False. Estos dos estados están representados por 1 y 0, donde 1 representa el estado "Verdadero" y 0 representa el estado "Falso".

Lo más importante para recordar en el álgebra de Boole es que es muy diferente al álgebra matemática regular y sus métodos. Antes de aprender sobre el álgebra de Boole, vamos a contar  un poco sobre la historia del álgebra de Boole y su invención y desarrollo.

HISTORIA DEL ÁLGEBRA DE BOOLE

Como se mencionó anteriormente, el álgebra de Boole se inventó en el año de 1854, por el matemático inglés George Boole. Primero declaró la idea del álgebra de Boole en su libro "Una investigación de las leyes del pensamiento".

Después de esto, el álgebra de Boole es bien conocida como la forma perfecta para representar los circuitos lógicos digitales.

A fines del siglo XIX, los científicos Jevons, Schroder y Huntington utilizaron este concepto para términos modernizados. Y en el año de 1936, MHStone demostró que el álgebra de Boole es 'isomorfo' para los conjuntos (un área funcional en matemáticas).

En la década de 1930, un científico llamado Claude Shannon desarrolló un nuevo método de álgebra tipo "Cambio de álgebra" utilizando los conceptos de álgebra de Boole, para estudiar los circuitos de conmutación.

La síntesis lógica de las herramientas modernas de automatización electrónica se representa de manera eficiente mediante el uso de funciones booleanas conocidas como "Diagramas de decisión binarios".

El álgebra de Boole permite solo dos estados en un circuito lógico, como True y False, High and Low, Yes y No, Open and Close o 0 y 1.

LEYES E IDENTIDADES DEL ÁLGEBRA BOOLEANA

Al formular expresiones matemáticas para circuitos lógicos es importante tener conocimiento del álgebra booleana, que define las reglas para expresar y simplificar enunciados lógicos binarios. Una barra sobre un símbolo indica la operación booleana NOT, que corresponde a la inversión de una señal.

LEYES FUNDAMENTALES

LEYES CONMUTATIVAS

A + B = B + A

A ∙ B = B ∙ A

LEYES ASOCIATIVAS

(A + B) + C = A + (B + C)

(A ∙ B) ∙ C = A ∙ (B ∙ C)

LEYES DISTRIBUTIVAS

A ∙ (B + C) = (A ∙ B) + (A ∙ C)

A + (B ∙ C) = (A + B) ∙ (A + C)

OTRAS IDENTIDADES ÚTILES

A + (A ∙ B) = A

A ∙ (A +B) = A

A + (A ∙ B) = A + B

(A + B) ∙ (A + B) = A

(A + B) ∙ (A + C) = A + (B ∙ C)

A + B + (A ∙ B) = A + B

(A ∙ B) + (B ∙ C) + (B ∙ C) = (A ∙ B) + C

(A ∙ B) + (A ∙ C) + (B ∙ C) = (A ∙ B) + (B ∙ C)

Ejemplo:

Se va a simplificar la siguiente expresión aplicando las leyes e identidades booleanas mencionadas:

E = (X ∙ Y ∙ Z) + (Y ∙ Z) +(X ∙ Y)

Es posible aplicar la ley asociativa y la ley fundamental de que A ∙ 1 = A:

E = X ∙ (Y ∙ Z) + 1 ∙ (Y ∙ Z) +(X ∙ Y)

Ahora es posible factorizar el termino (Y ∙ Z):

E = (X +1) ∙ (Y ∙ Z) +(X ∙ Y)

Dado que A + 1 = 1 según las leyes fundamentales por lo tanto X + 1 = 1:

E = 1 ∙ (Y ∙ Z) +(X ∙ Y)

Al realizar la operación tendremos ya simplificada la expresión:

E = (Y ∙ Z) +(X ∙ Y)

Aún podemos simplificar la expresión al factorizar Y:

E = Y ∙ (Z +X)

SIMPLIFICACIÓN DE FUNCIONES BOOLEANAS

Al usar los teoremas y leyes booleanas, podemos simplificar las expresiones booleanas, mediante las cuales podemos reducir el número requerido de compuertas lógicas a implementar. Podemos simplificar la función Boolean utilizando dos métodos:

El método algebraico: mediante el uso de identidades (leyes booleanas).
El método gráfico: utilizando el método del Mapa de Karnaugh.

tomado de:https://www.mecatronicalatam.com/algebra-booleana/

lunes, 24 de septiembre de 2018

Una dirección IP es un número que identifica, de manera lógica y jerárquica, a una Interfaz en red (elemento de comunicación/conexión) de un dispositivo (computadora, tableta, portátil, smartphone) que utilice el protocolo IP (Internet Protocol), que corresponde al nivel de red del modelo TCP/IP. La dirección IP no debe confundirse con la dirección MAC, que es un identificador de 48 bits para identificar de forma única la tarjeta de red y no depende del protocolo de conexión utilizando la red.

clases de dirección ip

Clase	Bits iniciales	Intervalo (*)	N.º de redes	N.º de direcciones por red	N.º de hosts por red(****)	Máscara de red	Id. broadcast
A	0	0.0.0.0 (**) - 127.255.255.254	126 (***)	16 777 216	16 777 214	255.0.0.0	x.255.255.255
B	10	128.0.0.0 - 191.255.255.254	16 384	65 536	65 534	255.255.0.0	x.x.255.255
C	110	192.0.0.0 - 223.255.255.254	2 097 152	256	254	255.255.255.0	x.x.x.255
D (Multicast)	1110	224.0.0.0 - 239.255.255.254
E (experimental)	1111	240.0.0.0 - 255.255.255.254

referente de: https://es.wikipedia.org/wiki/Direcci%C3%B3n_IP

LA LEY DE WATT

1. Introducción a la Electricidad Ley de Potencia o Ley de Watt

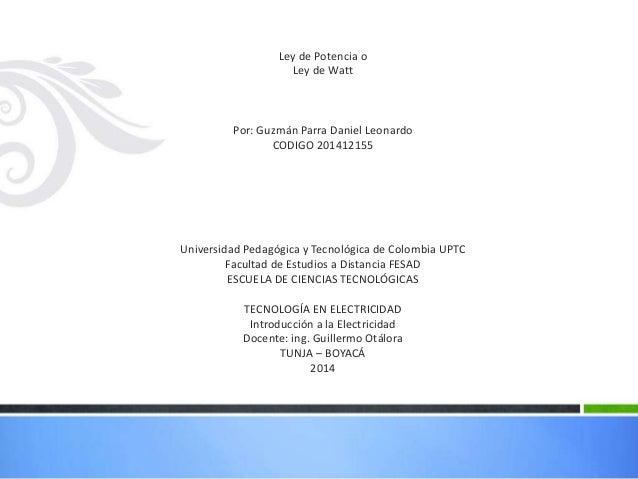

2. Ley de Potencia o Ley de Watt Por: Guzmán Parra Daniel Leonardo CODIGO 201412155 Universidad Pedagógica y Tecnológica de Colombia UPTC Facultad de Estudios a Distancia FESAD ESCUELA DE CIENCIAS TECNOLÓGICAS TECNOLOGÍA EN ELECTRICIDAD Introducción a la Electricidad Docente: ing. Guillermo Otálora TUNJA – BOYACÁ 2014
3. LeydeWatt Diferencia de potencial La diferencia de potencial eléctrico de una carga entre dos puntos se define como el trabajo realizado por una fuerza externa para mover la carga de un punto a otro. Analizando un sistema mecánico, cuando aplicamos una fuerza (F) a un objeto y éste se desplaza a una distancia (L), estaremos realizando un trabajo, el cual queda definido como: Fuerza x distancia = trabajo El trabajo en un sistema eléctrico lo estaremos realizando cuando se aplica un voltaje y se produce una corriente de electrones.

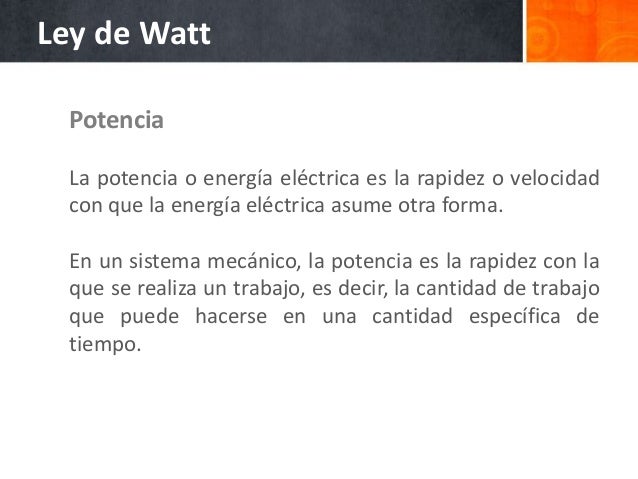

4. Potencia La potencia o energía eléctrica es la rapidez o velocidad con que la energía eléctrica asume otra forma. En un sistema mecánico, la potencia es la rapidez con la que se realiza un trabajo, es decir, la cantidad de trabajo que puede hacerse en una cantidad específica de tiempo. Ley de Watt
5. Ley de Watt La potencia eléctrica, o sea, el porcentaje en el cual la energía eléctrica se convierte en otra forma de energía, simplemente es la corriente multiplicada por el voltaje. La unidad de medida de la potencia eléctrica es el watt (W), en honor a James Watt. Un voltaje de 1 voltio, al empujar una corriente de 1 amperio, produce 1 watt de potencia. Potencia = corriente x voltaje P = I x V

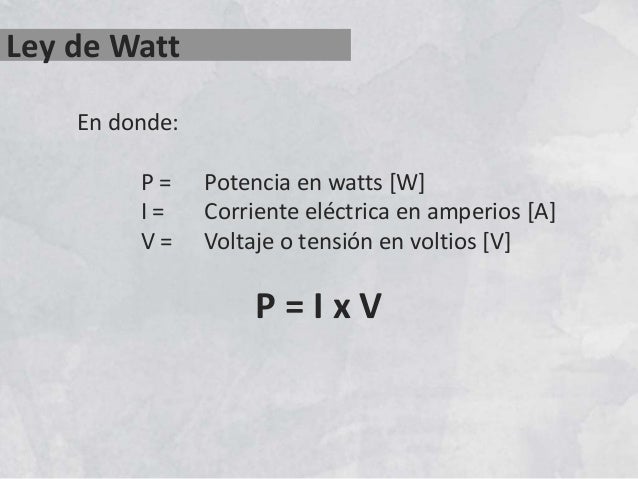

6. Ley de Watt En donde: P = Potencia en watts [W] I = Corriente eléctrica en amperios [A] V = Voltaje o tensión en voltios [V] P = I x V

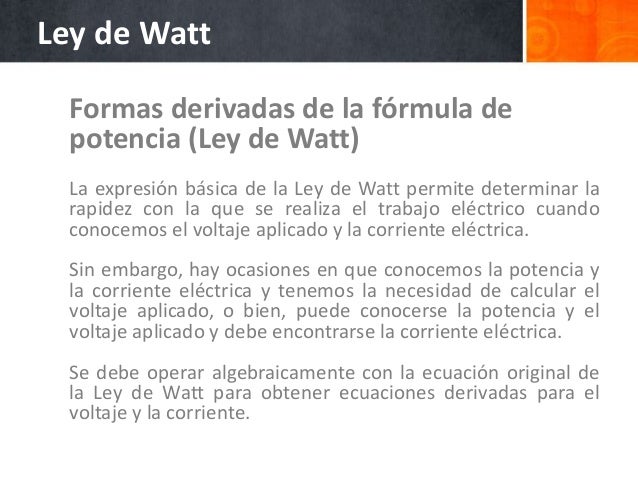

7. Formas derivadas de la fórmula de potencia (Ley de Watt) La expresión básica de la Ley de Watt permite determinar la rapidez con la que se realiza el trabajo eléctrico cuando conocemos el voltaje aplicado y la corriente eléctrica. Sin embargo, hay ocasiones en que conocemos la potencia y la corriente eléctrica y tenemos la necesidad de calcular el voltaje aplicado, o bien, puede conocerse la potencia y el voltaje aplicado y debe encontrarse la corriente eléctrica. Se debe operar algebraicamente con la ecuación original de la Ley de Watt para obtener ecuaciones derivadas para el voltaje y la corriente. Ley de Watt

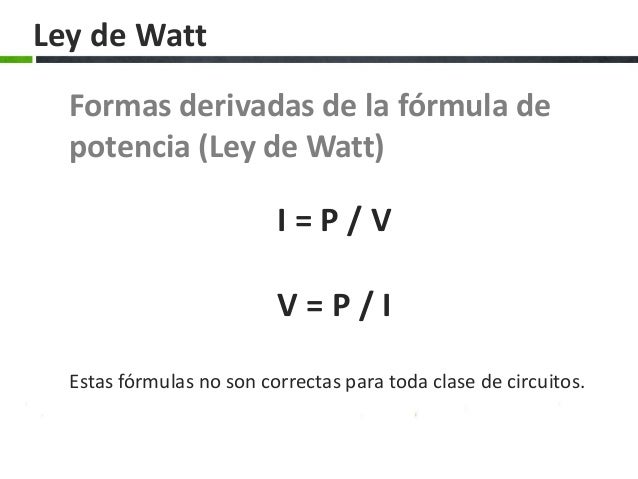

8. Ley de Watt Formas derivadas de la fórmula de potencia (Ley de Watt) I = P / V V = P / I Estas fórmulas no son correctas para toda clase de circuitos.
9. Ley de Watt Formas derivadas de la fórmula de potencia (Ley de Watt) Triangulo de memoria
10. Ley de Watt Ejemplos de aplicación de la Ley de Watt ¿Cual es la corriente que circula por el filamento de una lámpara de 75 watts, conectada a una alimentación de 118 voltios? I = P / V I = 75 W / 118 V I = 0,63 Amperios
11. Ley de Watt Ejemplos de aplicación de la Ley de Watt ¿Cuántos bombillos de 20W podemos conectar a un circuito de 20 Amperios con una alimentación de 110 voltios? P = I x V P = 20 A x 110 V P = 2200 Watts Podemos conectar 110 bombillos de 20 watts. (2200 W / 20 W = 110 ) (sin cumplir la NTC 2050)
12. Ley de Watt Ejemplos de aplicación de la Ley de Watt ¿Qué voltaje debemos aplicarle a un motor de 3500 watts, si en su placa indica que consume una corriente de 17 amperios? V = P / I V = 3500 W / 17 A V = 205 Voltios

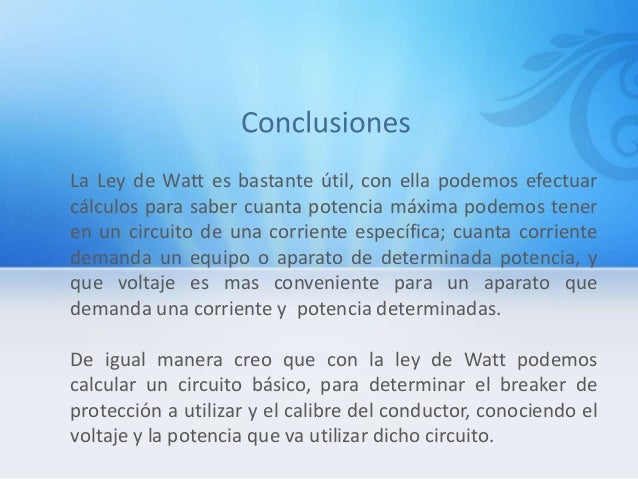

13. La Ley de Watt es bastante útil, con ella podemos efectuar cálculos para saber cuanta potencia máxima podemos tener en un circuito de una corriente específica; cuanta corriente demanda un equipo o aparato de determinada potencia, y que voltaje es mas conveniente para un aparato que demanda una corriente y potencia determinadas. De igual manera creo que con la ley de Watt podemos calcular un circuito básico, para determinar el breaker de protección a utilizar y el calibre del conductor, conociendo el voltaje y la potencia que va utilizar dicho circuito.
14. Referencias externas -Manual técnico de instalaciones eléctricas en baja tensión. Servicios Condumex, S.A. de C.V. 2009. -http://es.wikipedia.org
tomado de:https://es.slideshare.net/DanielLeonardoGuzmanParra/ley-de-watt

REDES

Definición de Red de Computadoras

Red de computadoras es un grupo de dos o más sistemas informáticos y otros dispositivos de hardware de computación que están unidos entre sí a través de canales de comunicación para facilitar la comunicación y el intercambio de recursos entre una amplia gama de usuarios.

Tipos de Red de Computadoras:

Dependiendo de la distancia que abarque la red, esta se clasifica en:

Pan: Red de área personal, abarca hasta 10 metros cuadrados.
Lan: Red de área local, esta abarca hasta un kilómetro cuadrado. Es utilizada mucho en las oficinas, puede enlazar dos o mas computadoras.
Can: Red de área del campus, conecta dos o más LANs a un área geográfica privada como un campus universitario, un complejo industrial, o una base militar.
Wan: Red de área metropolitana, cubre un área geográfica relativamente amplia, conecta computadoras que distan mucho entre sí.

Además de los tipos de red arriba mencionados, las siguientes características también se utilizan para categorizar los diferentes tipos de redes:

Topología: La disposición geométrica de un sistema informático. Topologías comunes incluyen un bus, estrella y anillo.
Protocolo: El protocolo define un conjunto común de normas y señales de que los ordenadores de la red utilizan para comunicarse. Uno de los protocolos más populares para las LAN se llama Ethernet. Otro protocolo LAN popular para PC es la red Token Ring de IBM.
Arquitectura: Los equipos de una red a veces se llaman nodos. Los computadores y dispositivos que asignan recursos para una red se denominan servidores.

Para qué sirve una red de computadoras?

Las redes de computadoras se utilizan para:

Facilitar la comunicación por correo electrónico, videoconferencia, mensajería instantánea, etc.
Permitir que varios usuarios compartan un único dispositivo de hardware como una impresora o un escáner
Activar el intercambio de archivos a través de la red
Permitir el intercambio de programas de software o de operación en sistemas remotos
Hacer que la información más fácil de acceder y mantener entre los usuarios de la red

También conocida como red de ordenadores o red informática es aquella estructura formada por dos o más computadora y/o dispositivos intercomunicador entre sí; a través de medios físicos (medios guiados) ó inalámbricos (medios no guiados); las cuales comparten algunos elementos del hardware y/o software

referente de: http://www.cavsi.com/preguntasrespuestas/que-es-red-de-computadoras/

CODIGO MYSQL

MySQL

MySQL es un sistema de gestión de base de datos relacional, desarrollado bajo licencia dual GPL/Licencia(Licencia de Software Libre) comercial por Oracle y está considerada como la base de datos open source(Código abierto) más popular del mundo.

Tipos de Datos

●Tipos Numéricos

●Tipos de Fecha

●Tipos de Cadena

Tipos Numéricos

Tipo de Dato	Rango con Signo	Rango sin Signo	Tamaño
TinyInt	-128 a 127	0 a 255	1 byte
Bit ó Bool		0, 1
SmallInt	-32768 a 32767	0 a 65535	2 bytes
MediumInt	-8.388.608 a 8.388.607	0 a 16777215	3 bytes
Integer, Int	-2147483648 a 2147483647	0 a 429.4967.295	4 bytes
BigInt	-9.223.372.036.854.775.808 a 9.223.372.036.854.775.807	0 a 18.446.744.073.709.551.615	8 bytes
Float	-3.402823466 E+38 a –1.175494351 E -38	1.175494351 E -38 a 3.402823466 E+38	4 bytes
Real, Double	-1.7976931348623157E+308 a 2.2250738585072014E-308	2.2250738585072014E-308 a 1.7976931348623157E+308	8 bytes
Decimal, Dec, Numeric	Almacenado como cadena	Almacenado como cadena

Tipos de Fecha

Tipo de Dato	Rango	Formato de Almacenamiento	Tamaño
Date	1 de enero del 1001 al 31 de diciembre de 9999	Año-mes-día	3 byte
DateTime	1 de enero del 1001 0 horas, 0 minutos y 0 segundos al 31 de diciembre de 9999 23 horas, 59 minutos y 59 segundos.	Año-mes-día horas:minutos:segundo	8 bytes
TimeStamp	1 de enero de 1970 al año 2037	Año-mes-día horas:minutos:segundo	4 bytes
Time	-838 horas, 59 minutos, 59 segundos a 838 horas, 59 minutos, 59 segundos	HH:MM:SS	3 bytes
Year	1901 al año 2155	año	1 bytes

Tipos de Cadena

Tipo de Dato	Tamaño	Tamaño
Char(n)	0 a 255	n byte
VarChar(n)	0 a 255	n+1 bytes
TinyText y TinyBlob	Columna de máximo 255 caracteres	Longitud +1 bytes
Blob y Text	Máximo de 65535 caracteres	Longitud +2 bytes
MediumBlob y MediumText	Máximo de 16.777.215 caracteres	Longitud +3 bytes
LongBlob y LongText	Máximo de 4.294.967.295 caracteres	Longitud +4 bytes
Enum	Único valor en un rango de 65535
Set	Cero, uno ó varios valores de una lista, en un rango de 64 valores

Comandos para el manejo de BD en MySql

•CREATE DATABASE: crea una base de datos con el nombre dado

mysql> CREATE DATABASE biblioteca;

•SELECT: comando utilizado para traer información desde una tabla

SELECT campos_a_seleccionar

FROM nombre_de_la_tabla

WHERE condiciones;

•CREATE TABLE: Sentencia para especificar la estructura de una tabla donde se especifica los tipos de variables para cada ítem de la tabla.

mysql> CREATE TABLE mascota(identificador VARCHAR(10), nombre

VARCHAR(20), edad INTEGER(11), genero CHAR(1), fechaNacimiento DATE,

PRIMARY KEY(identificador));

USE nombre_base; Selecciona la base de datos

DESCRIBE nombre_tabla; Muestra la tabla y sus atributos

INSERT INTO nombre_tabla VALUES ( ‘1’, ‘Firulais’, ‘2’, ‘M’, 15-12-2017); Agrega datos a una tabla determinada

SELECT * FROM nombre_tabla; Muestra los datos almacenados en una determinada tabla
